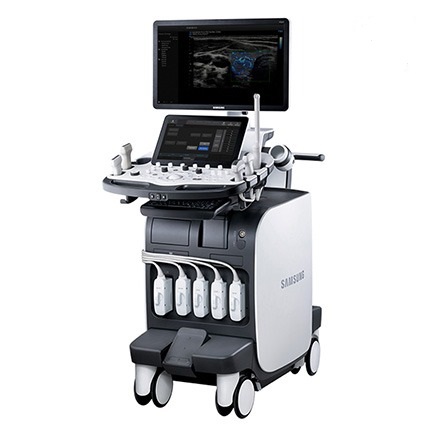

Ультразвуковой сканер Samsung Medison RS85-RUS Prestige

Область исследований: абдоминальные исследования, акушерство и гинекология, кардиология, ангиология, нефрология, урология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, транскраниальные исследования, чреспищеводная эхокардиография.

Опции для сканера RS85-RUS: Smart 4D (3D + SFVI, VSI, Smooth Cut + 4D + 3DXI + 3DMXI); кардиопакет; ЭКГ модуль; панорамное сканирование; опции премиум класса: HDVI, Realistic Vue, Natural Vue, Crystal Vue, STIC, 2D NT, IOTA-ADNEX, AutoIMT, Elastoscan, E-Thyroid, E-Breast, S-Shearwave, S-Shearwave Imaging, S-Detect Breast, S-Detect Thyroid, S-Fusion, S-Tracking, MV-Flow, CEUS+, Arterial Analysis, S-3D Arterial Analysis, Strain+; Stress Echo, ADVR, педаль дистанционного управления.

Режимы визуализации

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).

• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).

• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.

• PD - энергетический допплер с возможностью изменения допплеровского угла.

• DPDI - двунаправленный энергетический допплер.

• TDI - тканевый допплер (необходим кардиопакет).

• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.

• HPRF - высокочастотный импульсно-волновой допплер.

• CW - постоянно-волновой допплер.

• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).

• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).

• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.

• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).

• Трапециевидный режим (для линейных датчиков).

• Масштабирование.

Опции

• Пакет опций объемного сканирования Smart 4D.
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Пакет опций 3D XI (объемная ультразвуковая томография).
• Пакет опций 3D MXI (мульти-объемная ультразвуковая томография).
• Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль Natural Vue - программа реконструкции естественного 3D УЗИ (необходим модуль Realistic Vue), усиливает детализацию поверхностных структур, изображение становится еще более реалистичным. Применяется для виртуальной амниоскопии, морфологических исследований таких структур, как стенки сосудов, полипы желчного пузыря и др.
• Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.
• Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).
• Модуль STIC - объемная динамическая визуализация сердца плода.
• Модуль IOTA-ADNEX - программа оценки индивидуального риска рака яичников.
• Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
• Модуль E-Thyroid - программа сравнительной количественной оценки эластичности тканей (необходим модуль Elastoscan) без компрессии.
• Mодуль E-Breast - программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• Модуль S-Shearwave - программа эластографии печени (сдвиговой волны), позволяющая автоматически определять индекс жесткости различных участков печени в кПа или м/с, получая при этом еще и индекс достоверности данных RMI.
• Модуль S-Shearwave imaging – программа цветовой сдвиговой эластографии позволяющая автоматически определять индекс жесткости различных участков исследуемого объекта в кПа или м/с, получая при это еще и индекс достоверности данных RMI.
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
• Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS.
• Модуль S-Fusion - программа, позволяющая одновременную визуализацию участков печени, полученную при помощи ультразвукового исследования и данные КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике.
• Модуль S-Tracking - пакет программ, позволяющих точную навигацию введения биопсийной иглы в реальном времени без визуализации ее на экране (видна только мишень) за счет специальных магнитных сенсоров.
• Модуль CEUS+ (Contrast Enchansment UltraSound) - программа позволяющая проводить обследование с применением контрастных агентов.
• Модуль Arterial Analysis - программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кинопетле) аналогично программе Strain для эхокардиографии.
• Модуль S-3D Arterial Analysis - программа позволяющая провести автоматические измерения толщины стенки сонной артерии в объеме с последующей обработкой и различными режимами визуализации.
• Модуль Strain+ - программа не векторной оценки степени сократимости миокарда с выведением автоматически расчетов и графиков на экране отдельно по каждому сегменту.
• Модуль Stress Echo – программа для исследования сердца под нагрузкой.
• Модуль ADVR - программа записи исследования на флеш-карту (подключение по USB) в режиме реального времени.
• Педаль дистанционного управления.

Пакет Smart 4D

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера).
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Модуль SFVI.
• Модуль VSI.
• Модуль Smooth Cut.
• Пакет 3DXI.
• Пакет 3DMXI.

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования.
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху.
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования.

Инновационные технологии

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Матричные датчики - технология изготовления датчиков с многомерной матрицей элементов.
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• Inversion 3D - применение "инверсного 3D" обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный "слепок" области интереса.
• Color STIC - цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.
• S-Vision - формирователь луча нового поколения, позволяющий снизить шумы, повысить четкость и глубину ультразвукового изображения.
• HQ-Vision - предустановка для программы скелетно-мышечной системы, разработанная для улучшения визуализации анатомических структур в ближней и дальней зоне.
• Needle Mate - программа улучшения визуализации биопсийной иглы засчет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Датчики для сканера RS85-RUS

Конвексные датчики

	Внутриполостной датчик EA2-11AR (2-11 МГц, угол обзора 150°)  Клиническое применение: акушерство, гинекология, урология. Биопсийный набор: есть.
	Внутриполостной датчик EА2-11В (2-11 МГц, угол обзора 150°) Клиническое применение: акушерство, гинекология, урология. Биопсийный набор: есть.
	Конвексный датчик CA1-7A (1-7 МГц, угол обзора 70°, монокристальный) Клиническое применение: брюшная полость, акушерство, гинекология. Использование при работе с  контрастом. Биопсийный набор: есть.
	Конвексный датчик CA2-8A (2-8 МГц, угол обзора 58°) Клиническое применение: брюшная полость, гинекология, акушерство. Биопсийный набор: есть.
	Конвексный датчик CA3-10A (3-10 МГц, монокристальный) Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия. Биопсийный набор: есть.
	Микроконвексный неонатальный датчик CF4-9 (4-9 МГц, угол обзора 90°) Клиническое применение: педиатрия, сосуды. Биопсийный набор: нет.

Фазированные датчики

	Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный) Клиническое применение: кардиология, транскраниальные исследования, брюшная полость. Биопсийный набор: нет.
	Секторный фазированный датчик PA3-8B (3-8 МГц) Клиническое применение: кардиология у детей и новорожденных, транскраниальные исследования. Биопсийный набор: нет.
	Секторный фазированный датчик PA4-12B (4-12 МГц) Клиническое применение: кардиология у новорожденных и детей. Биопсийный набор: есть.
	Секторный фазированный датчик PM1-6A (1-6 МГц, матричный, монокристальный) Клиническое применение: кардиология, транскраниальные исследования, брюшная полость. Биопсийный набор: нет.

Линейные датчики

	Линейный датчик L3-12A (3-12 МГц, апертура 50 мм) Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды. Биопсийный набор: есть.
	Линейный датчик LA2-9A (2-9 МГц, апертура 44 мм) Клиническое применение: поверхностно расположенные структуры, периферические сосуды, мышечно-скелетные исследования, брюшная полость. Биопсийный набор: есть.
	Линейный датчик LA3-16A (3-16 МГц, апертура 40 мм) Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды. Биопсийный набор: есть.
	Линейный датчик LA4-18B (4-18 МГц, апертура 37 мм) Клиническое применение: поверхностно расположенные структуры, периферические сосуды, мышечно-скелетные исследования. Биопсийный набор: есть.
	Линейный датчик LM4-15B (4-15 МГц, апертура 50 мм, матричный) Клиническое применение: поверхностно расположенные структуры, периферические сосуды, мышечно-скелетные исследования. Биопсийный набор: есть.

Интраоперационные датчики

Линейный интраоперационный датчик LA3-16AI (3-16 МГц, Г-образный) Клиническое применение: поверхностно расположенные структуры. Биопсийный набор: нет.

Объемные датчики

	Объемный внутриполостной датчик EV3-10B (3-10 МГц) Клиническое применение: акушерство, гинекология, урология. Биопсийный набор: есть.
	Объемный внутриполостной датчик V5-9 (5-9 МГц) Клиническое применение: акушерство, гинекология, урология. Биопсийный набор: есть.
	Объемный конвексный датчик CV1-8A (1-8 МГц, монокристальный) Клиническое применение: брюшная полость, гинекология, акушерство. Биопсийный набор: есть.
	Объемный линейный датчик LV3-14A (3-14 МГц) Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды. Биопсийный набор: есть.

Чреспищеводные датчики

Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный) Клиническое применение: чреспищеводная эхокардиография. Биопсийный набор: нет.

Допплеровские датчики

	Допплеровский датчик CW6.0 (6 МГц, карандашный) Клиническое применение: транскраниальные исследования, сосуды. Биопсийный набор: нет.
	Допплеровский датчик DP2B (2 МГц, карандашный) Клиническое применение: транскраниальные исследования, сосуды. Биопсийный набор: нет.
	Допплеровский датчик DP8B (8 МГц, карандашный) Клиническое применение: транскраниальные исследования, сосуды. Биопсийный набор: нет.

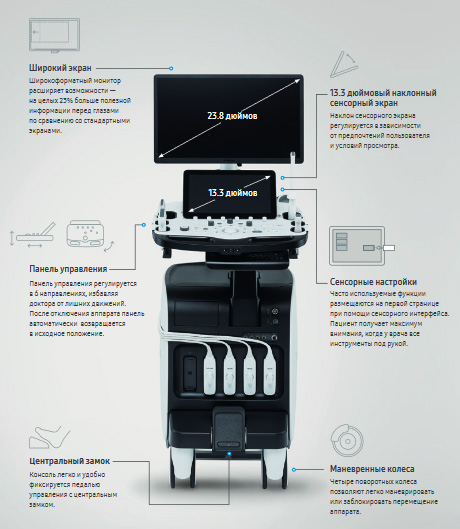

• Стационарный ультразвуковой сканер

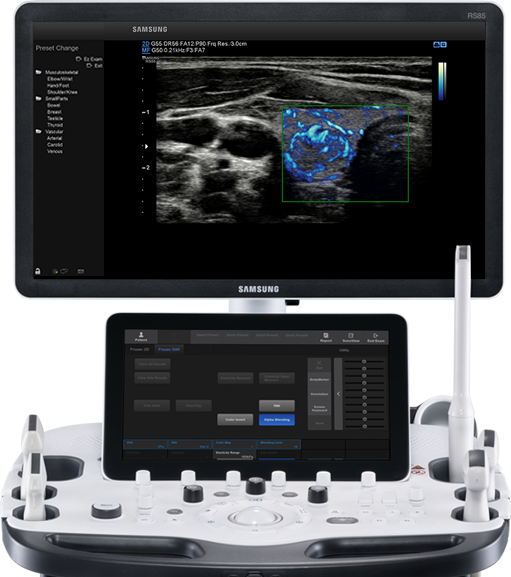

• LED монитор - 23" (с диодной подсветкой, разрешение 1920x1080)
• Сенсорная панель (touch-screen) 13.3"
• Встроенная клавиатура с трекболом
• Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW), есть также 1 парковочное место для 6 датчика
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт или DVD)
• Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл
• держатель для геля с функцией подогрева
• руководство оператора



Встроенные модули базовой комплектации: цветного, энергетического, направленного энергетического, импульсно-волнового и постоянно-волнового допплера, тканевая гармоника, S-гармоника, SonoView; ClearVision, MultiVision; DICOM и DICOM QR; EzExam; HQ Vision; NeedleMate.

• Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
• Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
• HQ-Vision - предустановка для программы скелетно-мышечной системы, разработанная для улучшения визуализации анатомических структур в ближней и дальней зоне.
• Needle Mate - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Система DICOM QR – расширение системы DICOM, позволяющее делать запрос и получать список пациентов или исследований с другого DICOM-устройства.
