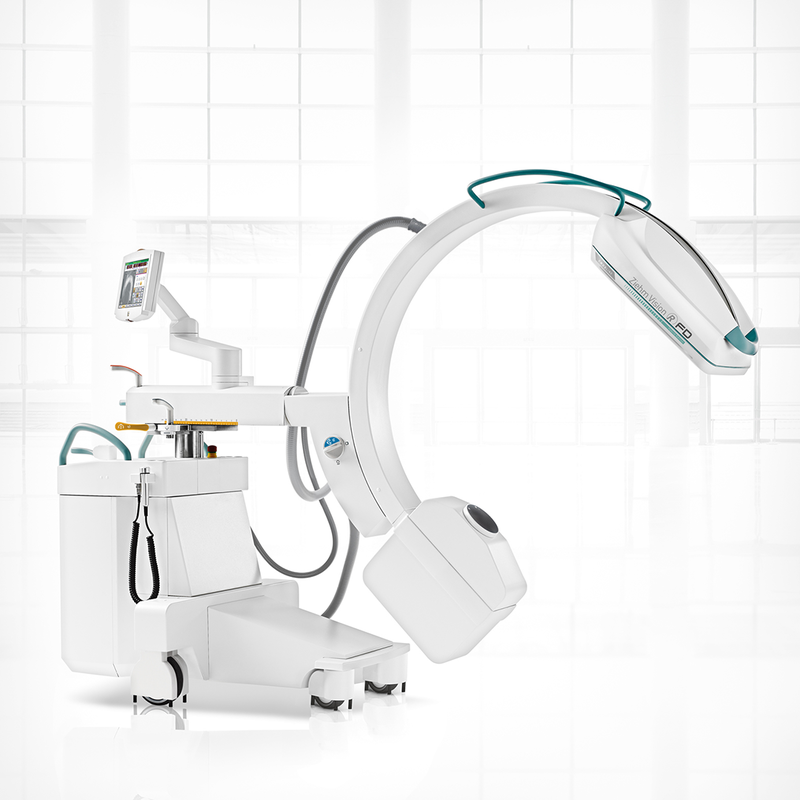

Интраоперационный передвижной рентгеноаппарат с С-дугой Ziehm Vision RFD (Hybrid Edition)

Полная моторизация штатива
Мобильный рентгеновский аппарат Ziehm Vision RFD (Hybrid Edition) позволяет оперативно решать задачи любой сложности, возникающие в ходе операций. Для этого предусмотрена возможность мгновенного переключения из мануального режима управления в моторизованный.

Изоцентрическое вращение штатива вокруг зоны обследования
В ходе проведения эндоваскулярных или кардиологических исследований в гибридных областях, врач может определить центр изучаемой зоны и свободно перемещать штатив над ним в трех плоскостях в пределах 45 градусов.

Информативность и качество визуального контроля
Ziehm Vision RFD (Hybrid Edition) первый передвижной рентгеновский аппарат, который обеспечивает качество изображения, ранее доступное только на стационарных установках. Плоский квадратный детектор формирует видимое поле в 2.5 раза больше, чем усилители изображения 23 см. Увеличивается и количество визуальной информации, постоянно доступной врачу на мониторе с высоким разрешением.


Качество снимков как у стационарных систем
В передвижном рентгеновском аппарате Ziehm Vision RFD (Hybrid Edition) впервые в мировой практике удалось получить высочайшее качество изображений, сохранив компактность и мобильность конструкции. Система занимает небольшую рабочую площадь и удобна для использования в небольших помещениях.
Дополнительным преимущество является короткий срок подготовки мобильной системы к эксплуатации без длительного сложного монтажа.

Высокая детализация изображения для сложных операций
Полное отсутствие искажений снимков в сочетании с высоким динамическим диапазоном широко востребованы как при сложных операциях в нейрохирургии, сосудистой хирургии, инвазивной радиологии, так и в гибридных областях применения, а также в ортопедии, нейрохирургии и хирургии позвоночника, травматологии.
В сосудистой хирургии особенно важны высокий динамический диапазон и качественное разрешение, обеспечивающие детальную визуализацию даже мельчайших сосудов. Специальное программное обеспечение SmartVascular позволяет производить настройки системы для васкулярных операций и сосудистой хирургии.

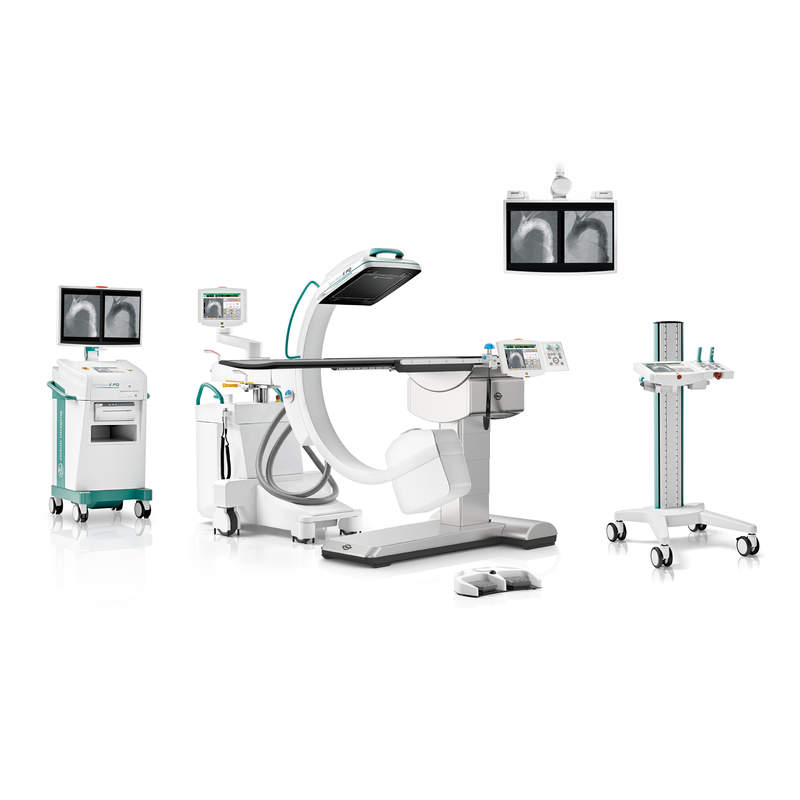

Применение в гибридных областях, инвазивной радиологии и кардиологии.
Большая резервная мощность и смарт технология изменения частоты импульсов обеспечивают детальную визуализацию даже подвижных объектов. Качество полученных изображений сравнимо со стационарными рентгеновскими установками.

Высокое качество изображений
Точная визуализация мельчайших анатомических деталей, мягких тканей и костей обеспечивается светочувствительной матрицей 3072 х 3072 пикселей, высоким динамическим диапазоном 95 дБ и возможностью выдавать более 65 000 оттенков серого.

Импульсный генератор
Впервые в мировой практике в конструкции аппаратов Ziehm Vision RFD (Hybrid Edition) используется невероятно компактный моноблочный генератор импульсной рентгеноскопии с увеличенной резервной мощностью и вращающимся анодом для улучшения качества изображений при минимальной интенсивности облучения.
Продолжительность импульса можно регулировать от 7 до 40 мс, что значительно улучшает четкость снимков. В сочетании с высокой резервной мощностью до 25 кВт, данный рентгеновский комплекс отлично подходит для использования в клинических процедурах типа ЧТКА или коронарная ангиография.
Частота кратковременных ограниченных импульсов до 25 снимков в секунду позволяет делать максимально четкие снимки подвижных объектов, получать прекрасные результаты при латеральной съемке.

Идеальная визуализация
Для максимального качества отображения деталей визуализации рентгенографическая система Ziehm Vision RFD (Hybrid Edition) располагает двумя плоскими компактными TFT-мониторами c диагональю 48 см. Оптимальные показатели яркости и контрастности обеспечены даже на больших расстояниях и углах обзора.

Просмотр изображения без облучения
Чтобы максимально снизить дозу облучения пациента в конструкции аппарата предусмотрена возможность предварительного просмотра увеличенных изображений PreMag. Эта функция позволяет предварительно отобразить часть снимка в одном из двух режимов увеличения без облучения. Если предварительный фрагмент имеет достаточное качество, можно получить увеличенный снимок полностью. Однако качество предварительного просмотра настолько высоко, что дополнительный увеличенный снимок в большинстве случаев не требуется.

Комплексный контроль позиционирования пациента и дозы облучения
Технология ODDC – это запатентованное решение для легкого позиционирования пациента и контроля дозы. Высокоточный лазерный визир позволяет производить позиционирование быстро и без излучения. Для контроля положения пациента и дозы облучения над видимым полем формируется матрица из 256 измерительных ячеек, которая в режиме реального времени автоматически адаптирует к ситуации уровень дозы, частоту импульсов, подавление помех. Это позволяет уменьшить излучение для пациента и стабильно получать качественные рентгеновские снимки даже без центрирования объекта.

Стабильность
Мобильные установки не всегда достаточно надежны при непрерывной работе во время длительных инвазивных процедур. Для устранения этой проблемы модели Ziehm Vision RFD (Hybrid Edition) оборудованы системой активного водяного охлаждения для поддержания оптимальной температуры генератора.

Контроль движения
Система контроля частоты импульсов разработана на основе ODDC-ячеек, и оперативно регулирует количество снимков в зависимости от подвижности пациента. Частота импульсов снижается, если пациент неподвижен, и может быть увеличена до максимального значения 25 снимков в секунду, если в видимом поле фиксируется движение.

Автораспознавание металла
Винты, пластины, имплантаты и хирургические инструменты автоматически распознаются при попадании в видимое поле аппарата. В этом случае происходит корректировка мощности дозы облучения для улучшения качества снимка.

Универсальное обновляемое ПО
Открытая платформа программного обеспечения позволяет оперативно перенастраивать аппарат для применения в других областях клинического применения.

Интуитивно понятное управление

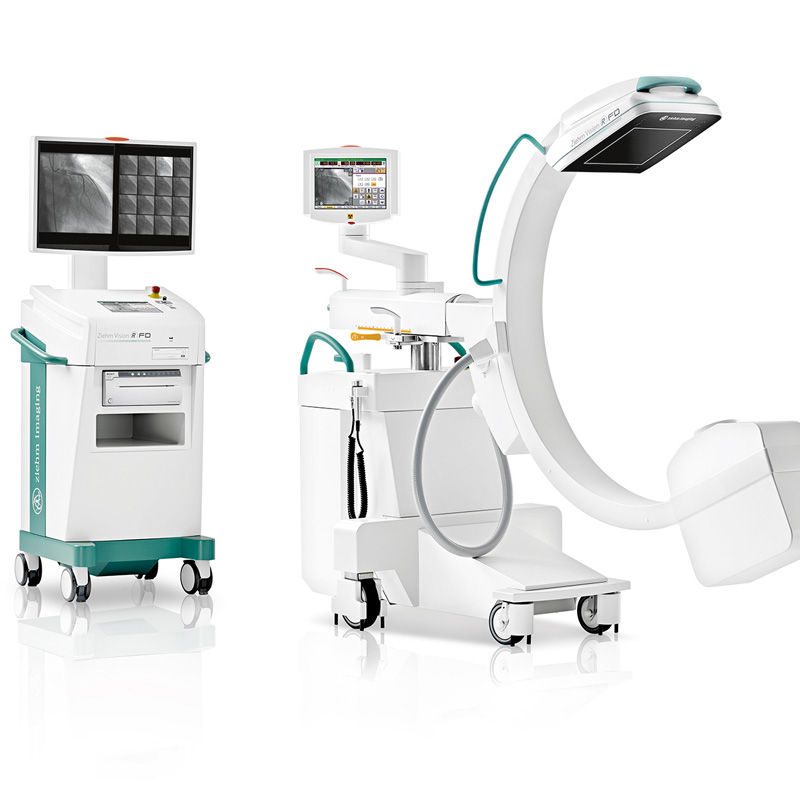

С-дуга и мониторная тележка оснащены сенсорными мониторами Vision Center, синхронная работа которых позволяет управлять аппаратом как с тележки, так и с С-дуги.
Интерфейс управления максимально прост и понятен. Программное обеспечение имеет автоматические настройки для работы с различными органами пациента, не требует специальных навыков и позволяет получать максимальное качество снимков при минимальном облучении.

Ziehm SmartEye с функцией SmartControl – система сенсорного управления позиционированием и обработкой изображений. Контрольная картинка в режиме реального времени передается на мониторы, где можно одним касанием пальца перетаскивать снимки с одного монитора на другой, регулировать яркость, контрастность, другие параметры снимка, разворачивать изображение на экране.
Так же просто можно настроить ирисовую или щелевую диафрагмы, виртуальный коллиматор для следующего снимка.

Возможности интеграции
Система обработки данных аппарата может использоваться в комплексе с привычным программным обеспечением. Все данные пациентов могут быть перенесены в формате DICOM 3.0 в систему PACS или HIS / RIS для архивирования или отображения на рабочих станциях врачей и архивированы на CD/DVD или USB.

Длительное время непрерывной работы
Непрерывное применение аппарата при сложных процедурах требует постоянного охлаждения С-дуги. Оптимальные температурные условия на протяжении всего времени непрерывной эксплуатации обеспечиваются запатентованной системой необслуживаемого активного жидкостного охлаждения. Вероятность перегрева полностью исключена, даже во время длительных операций. Аппарат имеет лучшие показатели теплоемкости среди конкурентов.
