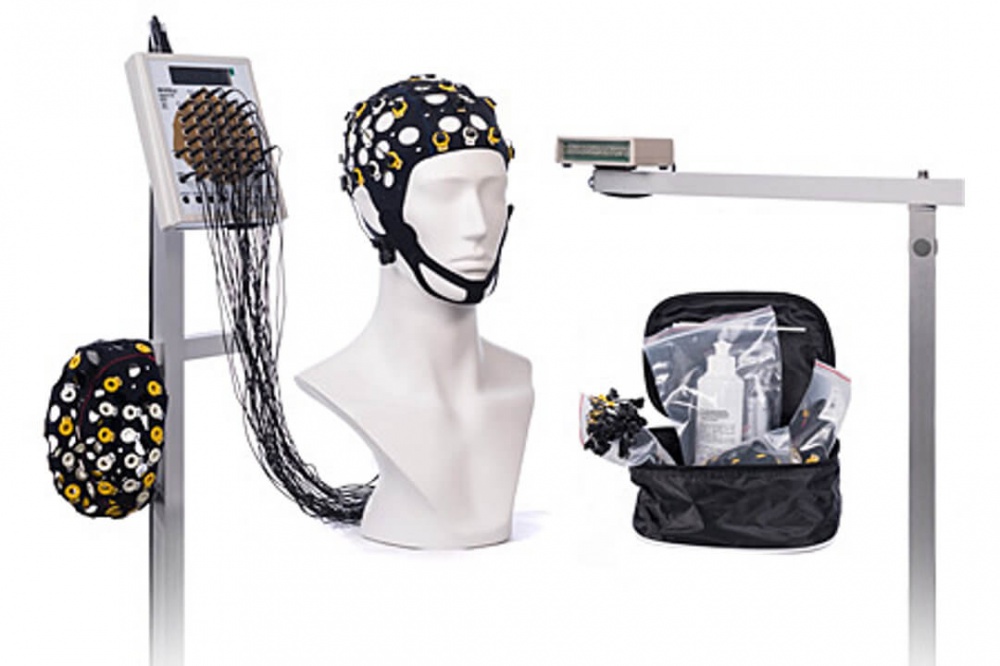

Анализатор–монитор биопотенциалов головного мозга МКС Нейровизор БММ

Предназначен для регистрации и анализа ЭЭГ и ВП. Регистрация сигналов производится с помощью современных малошумящих USB-усилителей постоянного тока. Имеются модели с БММ 24, 36 и 52 каналами.

Система позволяет

• Проводить мониторинг входных сигналов и измерение импеданса
• Использовать монтажи и фильтровать сигналы
• Расставлять метки функциональных проб и проводить автоматизированный анализ по этим меткам
• Сохранять/считывать записи в нативном EDF формате с возможностью обмена данными с другими программами регистрации и обработки ЭЭГ
• Вести базу пациентов и исследований
• Печатать ЭЭГ и результаты обработки
• Проводить 2D и 3D картирование мгновенных распределений потенциалов
• Вести расчет и показ спектров и спектральных карт online и offline с показом таблиц ритмов
• Генерировать отчет, включая экспертную оценку по Е.А.Жирмунской

• Регистрация и анализ клинической ЭЭГ
• Регистрация и анализ длинно-латентных вызванных потенциалов
• Регистрация и анализ полиграфических сигналов от внешних датчиков
• Количество синхронно регистрируемых каналов ЭЭГ: 24; 32; 48.
• Количество синхронно регистрируемых каналов биполярных датчиков, гальванически изолированных от каналов ЭЭГ - 4 только для БММ - 36, 52
• Количество цифровых TTL входов синхронизации со стимуляторами - 9 для БММ - 36, 52
• Количество цифровых TTL выходов синхронизации со стимуляторами - 1
• Индикатор на усилителе - графический OLED только дляБММ - 36, 52
• Входной динамический диапазон для каналов ЭЭГ не менее ±400 мВ
• Входное сопротивление (на постоянном токе) для каналов ЭЭГ более 100 МОм
• Собственный шум каналов в полосе частот 0,1-30 Гц для каналов ЭЭГ не более 0.9 мкВ пик-пик (0.15 RMS)
• Измерения межэлектродного импеданса для тестирования качества подключения ЭЭГ электродов 1 – 120 кОм (±10%) на частоте 30 Гц для БММ - 24; 1 – 120 кОм (±10%) на частоте 30 Гц для БММ -36,52 с отображением на индикаторе усилителя списка некачественно подключенных электродов
• Тестовый сигнал для каналов ЭЭГ меандр 200 мкВ (±1%), 1 Гц
• Входной динамический диапазон биполярного сигнала для каналов датчиков - 0 – 4 В дляБММ - 36, 52
• Входное сопротивление (на постоянном токе) для каналов датчиков - более 20 МОм только дляБММ - 36, 52
• Собственный шум каналов в полосе частот 0,1-30 Гц для каналов датчиков- не более 15 мкВ пик-пикдляБММ - 36, 52
• Питание датчиков-+5V (±5%). Ток до 15 мА на датчик с электронным ограничением только дляБММ - 36, 52
• Аналого-цифровое преобразование24 бит, дельта-сигма модуляция 6-го порядка с 64-х кратной переоцифровкой, индивидуальный преобразователь на для каждого канала
• Частота отсчетов цифрового сигнала выбирается из ряда 500, 2000 Гц
• Нижняя частота пропускания (по уровню -3дБ) выбирается из ряда 0 (постоянный ток), 0.08, 0.16, 0.32, 0.53, 1.6, 5.3 Гц
• Верхняя частота пропускания (по уровню -3дБ) выбирается из ряда 500, 175, 150, 70, 30, 15 Гц
• Режекторный фильтр сетевой помехи, для помех на частотах 50, 60 Гц
• Питание усилителя по USB +5 В, 450 мА макс
• Скорость развертки на экране выбирается из ряда 1.8 – 240 мм/сек
• Масштабирование сигнала на экране выбирается из ряда 1 –700000 мкВ/мм
• Управление фотостимулятором в ручном режиме и по сценарию
• Возможность определения электрофизиологических каналов в схеме монтажа, таких как ЭКГ, ЭМГ, ЭОГ и др.
• на основе переопределения ЭЭГ каналов
• Маркировка функциональных проб
• Возможность отбора каналов для показа на экране
• Измерение амплитуд, интервалов и частот на экране
• Набор предустановленных схем монтажей
• Сохранение записей сигналов в нативном формате, позволяющем в режиме обработки применять все доступные фильтры и произвольные схемы монтажа в формате MDXF (Мицар)
• Возможность создания произвольных схем монтажей и выбор референтного канала (каналов)
• Автоматический режим отметки артефактов по порогу
• Автоматическая коррекция артефактов методом независимых компонент
• Амплитудное картирование мгновенных распределений потенциалов, построение последовательности карт
• Расчет спектральных характеристик сигналов на основе быстрого преобразования Фурье с выбором типа сглаживающей функции и длины окна анализа
• Когерентный анализ
• Корреляционный анализ
• Периодометрический (индексный анализ)
• Сохранение записей обследования в базе данных, их просмотр, удаление, редактирование, составлять заключения
• Прикрепления внешних файлов к обследованию в базе данных
• Печать сигналов, результатов обработки и анализ
• Форматы данных для экспорта записей EDF, EEG (Мицар), ASCII, ASC, BIN
• Передача данных по локальной сети в реальном времени в приложения с поддержкой протокола Lab Streaming Layer (LSL) для Matlab, OpenViBE и др. программ
• Экспорт данных в программы BrainLoc 6.0 (дипольная локализация источников), LORETA (томография низкого разрешения), NeuroGuide

Может использоваться в исследовательских целях по изучения биопотенциалов головного мозга, а также проводить анализа данных электроэнцефалограммы в образовательной и научной деятельности, с возможностью записи ЭЭГ в EDF формате. Система применяется в управлении "интерфейс мозг-компьютер" (BCI), нейробиологической обратной связи (БОС технологии), нейромаркетинге.
